外控測溫儀使用說明

一、 系統組成:

外控測溫儀系統圖示

圖(1) 外控測溫儀系統

1.外控版測溫儀??刂萍す馄鞒龉鈪?shù);

2.激光器。本文檔中所使用到的激光器為長光華芯100w激光器,及銳科100W激光;

3.上位機控制端。設置參數并下發到外控測溫儀。

二、 整體架構圖:

整體架構圖

三、 接口定義:

a) 外控版測溫儀接口端:

測溫儀對外接口示意圖

圖(2) 測溫儀對外接口

1) DB25接口,測溫儀對外控制接口;

2) 測溫儀探頭電纜連接線;

3) 外控版測溫儀供電口;

4) 通信接口。

b) DB25接口定義:

DB25為測溫板輸出控制接口,連接激光器的開關光信號及模擬量信號,控制激光器的出光功率,接口定義如下:

管腳序號 信號方向 管腳定義
Pin1 輸出 出光功率模擬量輸出(+)(0-10V電壓)
Pin2 輸出 出光功率模擬量輸出(-),信號地。
Pin3 輸出 出光控制信號輸出(+)(高電平5V,低電平0V)
Pin4 輸出 出光控制信號輸出(-),信號地。
Pin5 輸出 LD使能信號,一直高電平5V
Pin6 輸入 外部觸發信號(-) (出光輸入信號)
Pin7 輸入 外部觸發信號(+),24V有效 (出光輸入信號)
Pin8 紅光
Pin9 5V_GND
Pin10 DO0出光應答(光耦輸出):外部輸入5V到Pin10,沒有出光時Pin9會一直有5V輸出,出光時0V。

建議: 激光器的紅光控制及LD使能信號控制,直接用戶端自行設計電路控制,不經過外控測溫系統控制器控制。

因為長光激光器不能上電前就使能打開,而外控測溫系統控制器上電LD使能信號即打開,所以需要用戶主動設置開關控制: 測溫儀與激光器之間的LD使能信號需要中間接開關控制(通斷方式)。

1) 測溫儀探頭連接線,與測溫探頭相連。

2) 電源供電:

測溫儀供電電壓為5V,內接于控制盒內J5端子,如圖(3)。電源線已接出,紅(+),黑(-)。

注意: 給測溫儀供電電源必須是直流電源或者低紋波開關電源,低性能開關電源會對測溫儀產生干擾影響。

圖(3) 測溫儀內供電接口

3) 串口通信接口:

注意: 采用USB轉串口線或者9針直連線,要注意抗干擾屏蔽,最好線上加磁環。

管腳號 定義
2 TX
3 RX
5 GND
其他 NC

注:外控版測溫儀使用時,需遠離干擾源(如:開關電源等),以免出現誤觸發出光。信號線需使用屏蔽線,信號線需使用直連線或usb轉串口線。

c) 激光器端控制接口:

1) 長光華芯100W激光器,激光器型號EB-DDLM 100A

激光器端控制接口示意圖

圖(4) 激光器端控制接口

DB15控制接口定義():

管腳序號(DB15公頭) 管腳定義
Pin1、Pin2、Pin5 3個管腳短接,激光器選擇外控模式
Pin10 出光功率模擬量輸入(+)(0-10V電壓)
Pin11 出光功率模擬量輸入(-),信號地。
Pin12 出光控制信號輸入(+)(0V有效)
Pin13 出光控制信號輸入(-),信號地。
Pin7 LD使能信號,一直高電平5V

注:測溫儀與激光器之間的LD使能信號需要中間接開關控制。

注:激光器使用需根據實際激光器說明書選擇連接。

2) 銳科100W激光器,激光器型號:RFL-DDL

DB25控制接口定義:

管腳序號(激光器DB25公頭) 管腳定義 管腳序號(測溫儀DB25公頭)
Pin1、Pin14 連鎖信號
Pin2、Pin3、Pin7 3個管腳短接,激光器選擇外控模式,出光使能
Pin4 出光功率模擬量輸入(+)(0-10V電壓) Pin1
Pin16 出光功率模擬量輸入(-),信號地。 Pin2
Pin15 出光控制信號輸入(+)(高電平5V,低電平0V) Pin3
Pin17 外控紅光使能 Pin8

注:激光器使用需根據實際控制為準。

四、 使用方法:

1.測溫儀和激光器上電;

2.LD使能上電;

3.如果需功率模式出光,激光器前面板選擇“外部連接”即可,如圖(5);

功率模式圖示

圖(5) 功率模式

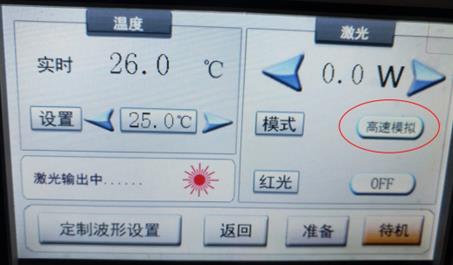

4.如果需溫度模式出光,激光器前面板選擇“高速模擬”即可,如圖(6);

圖(6) 溫度模式

5.通過串口下發指令,即功率參數;下發參數指令參考《溫度外控系統軟件使用說明》文檔;

6.點擊出光指令,激光器即可出光。
