FPC排線自動焊錫過程及工藝注意事項

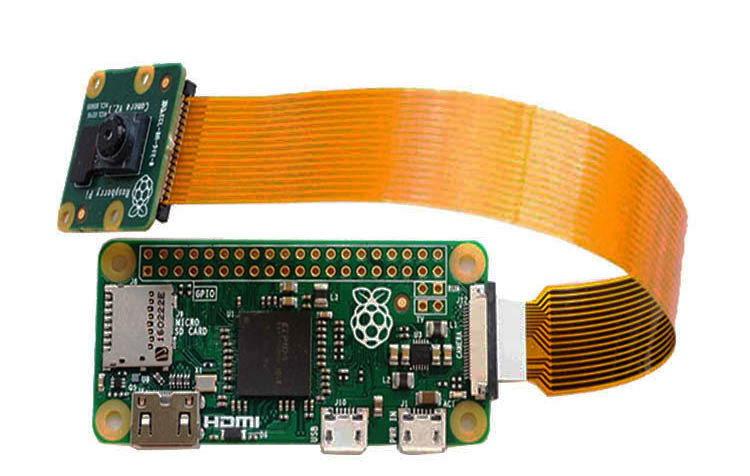

FPC排線自動焊錫過程及工藝要點

FPC軟排線焊接——

A.焊接優點:焊接勞固、焊接效率高,根據產品的尺寸適當?shù)囊部梢酝瑫r(shí)焊接多個且每次焊接時間為3至5秒。

B.焊接注意事項:焊盤需要加入足夠的錫量,錫量也不必太厚,一般不開窗式的FPC錫量為0.1左右厚的錫量,F(xiàn)PC錫量為0.2-0.3厚的錫量,如有帶過孔的FPC介于前兩者之間,當然較終的效果,還要根據現場來調整。

FPC排線自動焊接過程:

第一步:人工上料。人工在線下將產品擺放到放料Tray盤上,將裝好料的盤放置到機臺右邊治具上。

第二步:?jiǎn)?dòng)按鈕。雙手作業啟動氣缸開始送料。

第三步:氣缸送料。 治具左右兩邊各可放一料盤,為一進一出送料模式,未加工料盤送至焊接位置的同時,已加工料盤送出至上下料位。

第四步:加工一盤料。

第五步:完成一盤料的焊接后,X、Y、Z軸復位至原點。

第六步:人工下料,并上料。同時進行,不占用時間。進入下一輪循環。

FPC排線焊接加工注意事項

1、視覺拍照:氣缸送料到位后,伺服移動至視覺起點位,CCD拍照,移動至下一個產品直至完成**排產品拍照后,X軸運動至下一排,如此循環直至完成所有產品的拍照。

2 、點錫/噴錫:拍照完成后沿視覺相反路徑點錫或噴錫。伺服對位,Z軸下降點錫,Z軸復位,如此循環點下一個點位,完成一個產品移動至下一個,直至完成一排后上移至上一排,如此循環直至完成所有產品的點錫。

3、激光焊接:完成點錫后沿點錫相反路途焊接。與點錫同理,循環完成所有產品的焊接。

fpc排線焊接工藝操作:

FPC排線焊接說明:FPC焊盤需對著PCB焊盤,這樣才能焊接勞固;要在焊盤點上括上少量的錫,便于后續焊接。如果錫量不足的話,將會導致焊接的不良;當錫量太多,也會導致錫的溢出的可能,使得焊接點不美觀,控制好焊盤的錫量,是焊接工藝的一個要點。如能在FPC焊盤上做過孔工藝,這樣后續焊接更好,更容易焊接勞固。夾具穿入產品中,支平焊接面。
